Модулятори электрооптикии Rof 1550nm AM Series Modulator Intensity 40G
Хусусият
* Талафоти ками воридкунӣ
* Маҷрои баланд
* Шиддати ниммавҷи паст
* Опсияи мутобиқсозӣ
Ариза
⚫ Системаҳои ROF
⚫ Тақсимоти калидҳои квантӣ
⚫ Системаҳои ҳассосии лазерӣ
⚫ Модулятсияи паҳлӯ
| Роф-Силсилаи AM | Роф-АМ-07 | Роф-АМ-08 | Роф— соати 10 | Роф— соати 13 | Роф— соати 15 | |||
| Дарозии мавҷи корӣ | 780нм | 850нм | 1064нм | 1310нм | 1550нм | |||
| Маҷрои маҷрои | 10 ГГц | 10 ГГц | 10/20ГГц | 2,5 ГГц | 50ГГц | 10 ГГц | 20 ГГц | 40 ГГц |
| Зарари воридшавӣ | ＜5дБ | ＜5дБ | ＜5дБ | ＜5дБ | ＜4дБ | |||
| Таносуби нобудшавӣ @DC | ＞20дБ | ＞20дБ | ＞20дБ | ＞20дБ | ＞20дБ | |||
| VΠ @RF (1КГц) | ＜3V | ＜3V | ＜4V | <3,5В | ＜6V | <5В | ||
| VΠ @Bias | ＜3.5V | ＜3.5V | ＜5V | <5В | <8V | <7V | ||
Маълумот дар бораи фармоиш
| Роф | AM | XX | XXG | XX | XX | XX |
| Навъи: AM --- Модулятори шиддат | Дарозии мавҷ: 07---780нм 10---1060нм 13---1310нм 15---1550нм | Паҳнои маҷрои: 10 ГГц 20 ГГц 40 ГГц 50 ГГц
| Мониторинги PD: PD --- Бо PD | Навъи нахи дарунӣ: PP --- PM/PM
| Пайвасткунаки оптикӣ: FA---FC/APC FP --- FC/PC SP --- Мутобиқсозӣ |
Р-АМ-15-40Г
Дарозии мавҷҳо 1550нм 40 ГГц модулятори шиддат
| Параметр | Рамз | Мин | Навъи | Макс | Воҳиди | ||||
| Параметрҳои оптикӣ | |||||||||
| Дарозии мавҷи корӣ | l | 1530 | 1550 | 1565 | nm | ||||
| Аз даст додани воридшавӣ | IL | 4 | 5 | dB | |||||
| Талафоти бозгашти оптикӣ | ОРЛ | -45 | dB | ||||||
| Таносуби нобудшавии @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Таносуби динамикии нобудшавӣ | ДЕР | 13 | dB | ||||||
| Нахи оптикӣ | Вурудбандар | Сарвазири Панда Фужикура С.М | |||||||
| порти баромад | Сарвазири Панда Фужикура С.М | ||||||||
| Интерфейси нахи оптикӣ | FC/PC,FC/APC Ё корбар барои муайян кардан | ||||||||
| Параметрҳои электрикӣ | |||||||||
| Маҷрои корӣ（-3дБ) | S21 | 28 | 30 | ГГц | |||||
| Шиддати ниммавҷи Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Ғараз | @Bias |
| 6 | 7 | V | ||||
| Талафоти баргардонидани барқ | S11 | -12 | -10 | dB | |||||
| Импеданси вуруд | RF | ZRF | 50 | W | |||||
| Ғараз | ZБАС | 1M | W | ||||||
| Интерфейси электрикӣ | V(е) | ||||||||
Шартҳои маҳдуд
| Параметр | Рамз | Воҳиди | Мин | Навъи | Макс |
| Қувваи оптикии вуруд | Pдар, Макс | дБм | 20 | ||
| Қувваи RF ворид кунед | дБм | 28 | |||
| шиддати ғафс | Vbias | V | -15 | 15 | |
| Ҳарорати корӣ | боло | ℃ | -10 | 60 | |
| Ҳарорати нигоҳдорӣ | Тст | ℃ | -40 | 85 | |
| Намӣ | RH | % | 5 | 90 |

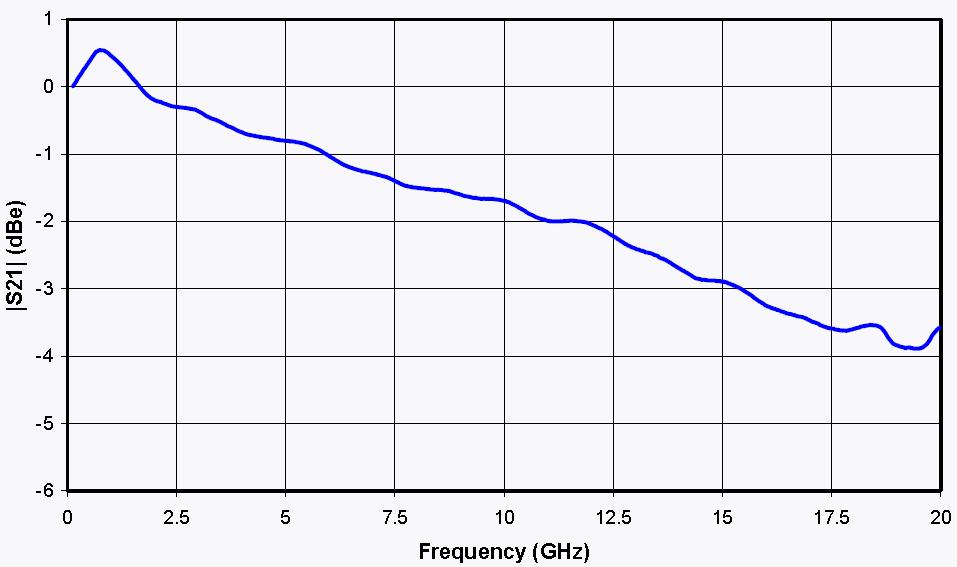

Каҷи S21
&S11 каҷ
Каҷҳои S21&s11
Диаграммаи механикӣ
| БОР | Рамз | Шарҳ |
| Дар | Порти вуруди оптикӣ | Нахи PM (125μm/250μm) |
| берун | Порти баромади оптикӣ | Опсияи PM ва SMF |
| RF | Порти вуруди RF | SMA(f) |
| Ғараз | Порти назорати ғараз | 1,2 ғараз, 34-N/C |
Rofea Optoelectronics як қатор маҳсулоти модуляторҳои тиҷоратии электро-оптикӣ, модуляторҳои фазавӣ, модулятори шиддат, фотодетекторҳо, манбаъҳои нури лазерӣ, лазерҳои DFB, пурқувваткунандаи оптикӣ, EDFA, лазери SLD, модуляцияи QPSK, лазери импульс, детектори нур, драйвери мутавозинро пешниҳод мекунад. , щуввазиёдкунӣ нахи оптикӣ, Ҳисобкунаки барқи оптикӣ, лазерии фарохмаҷро, лазери танзимшаванда, детектори оптикӣ, ронандаи диодҳои лазерӣ, пурқувваткунандаи нахи. Мо инчунин бисёр модуляторҳои мушаххасро барои мутобиқсозӣ пешниҳод менамоем, ба монанди модуляторҳои фазавии массиви 1 * 4, модуляторҳои ултра пасти Vpi ва модуляторҳои таносуби ултра баланд, ки асосан дар донишгоҳҳо ва донишкадаҳо истифода мешаванд.
Умедворем, ки маҳсулоти мо ба шумо ва тадқиқоти шумо муфид хоҳад буд.
