Контроллери таассуби модулятсияи ултракомпакт IQ Контроллери таассуби худкор
Хусусият
• Се таассубро барои модуляторҳои IQ пешниҳод мекунад. Формати модулятсия новобаста аз:
•QPSK, QAM, OFDM, SSB тасдиқ шудааст
•Пайваст ва бозӣ кунед:
Калибровкаи дастӣ лозим нест Ҳама чиз автоматӣ аст
• Дастҳои I, Q: идоракунии режимҳои Peak ва Null. Нишондиҳандаи баланди хомӯшшавӣ: ҳадди аксар 50dB.
• Дастаки P: идоракунӣ дар режимҳои Q+ ва Q- Дақиқӣ: ± 2◦
•Профили паст: 40мм(паҳноӣ) × 28мм(тӯлонӣ) × 8мм(баландӣ)
• Устувории баланд: татбиқи пурра рақамӣ: Осон истифода:
• Идоракунии дастӣ бо мини-джампер Амалиёти чандири OEM тавассути UART2
• Ду режим барои таъмини шиддатҳои тағйирёбанда: а. Идоракунии худкори тағйирёбанда б. Шиддати тағйирёбандаи муайянкардаи корбар
Ариза
•LiNbO3 ва дигар модуляторҳои IQ
•QPSK, QAM, OFDM, SSB ва ғайра
• Интиқоли мувофиқ
Иҷрои кор

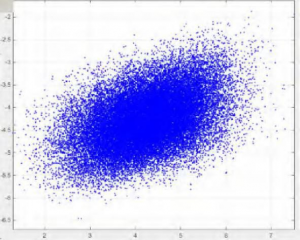

Расми 1. Бурҷ (бе контроллер)
Расми 2. Бурҷи QPSK (бо контроллер)

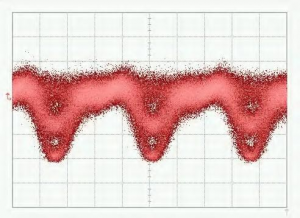

Расми 3. Нақшаи QPSK-Eye
Расми 5. Нақшаи бурҷи 16-QAM
Расми 4. Спектри QPSK
Расми 6. Спектри 16-QAM
Мушаххасот
| Параметр | Мин | Навишта | Макс | Воҳид |
| Иҷрои назоратӣ | ||||
| Дастҳои I ва Q идора карда мешавандНул (Ҳадди ақал) ёҚулла (Ҳадди аксар) нуқта | ||||
| Таносуби нобудшавӣ | МЕР1 | 50 | dB | |
| Дасти P идора карда мешавадQ+(рост) чоркунҷа) ёС-( чап чоркунҷа) нуқта | ||||
| Дақиқӣ дар Quad | −2 | +2 | дараҷа2 | |
| Вақти устуворкунӣ | 15 | 20 | 25 | s |
| Электрикӣ | ||||
| Шиддати мусбати барқ | +14.5 | +15 | +15.5 | V |
| Ҷараёни қувваи мусбат | 20 | 30 | mA | |
| Шиддати барқи манфӣ | -15.5 | -15 | -14.5 | V |
| Ҷараёни қувваи манфӣ | 8 | 15 | mA | |
| Диапазони шиддати баромад | -14.5 | +14.5 | V | |
| Амплитудаи дитер | 1%Vπ | V | ||
| Оптикӣ | ||||
| Қувваи оптикии вурудӣ3 | -30 | -8 | дБм | |
| дарозии мавҷи вурудӣ | 1100 | Соли 1650 | nm | |
1. MER ба нишондиҳандаи нобудшавии модулятор ишора мекунад. Нишондиҳандаи нобудшавии бадастомада одатан нишондиҳандаи нобудшавии модулятор аст, ки дар варақаи маълумоти модулятор нишон дода шудааст.
2. Лутфан, дар хотир доред, ки қувваи оптикии вурудӣ ба қувваи оптикии нуқтаи интихобшудаи таассуб мувофиқат намекунад. Он ба қувваи оптикии ҳадди аксар, ки модулятор метавонад ба контроллер содир кунад, ишора мекунад, вақте ки шиддати таассуб аз −Vπ то +Vπ аст.
Интерфейси корбар
Расми 5. Васлкунӣ
| Гурӯҳ | Амалиёт | Шарҳ |
| Аз нав танзимкунӣ | Ҷамперро ворид кунед ва пас аз 1 сония онро кашед | Контроллерро аз нав танзим кунед |
| Қудрат | Манбаи барқ барои контроллери таассуб | V- электроди манфии манбаи барқро пайваст мекунад |
| V+ электроди мусбати манбаи барқро пайваст мекунад | ||
| Порти миёна бо электроди заминӣ пайваст мешавад | ||
| Қутбӣ1 | PLRI: Ҷамперро ворид кунед ё кашед | бе ҷаҳиш: Ҳолати сифр; бо ҷаҳиш: Ҳолати қулла |
| PLRQ: Ҷамперро ворид кунед ё кашед | бе ҷаҳиш: Ҳолати сифр; бо ҷаҳиш: Ҳолати қулла | |
| PLRP: Ҷамперро ворид кунед ё кашед | бе ҷаҳиш: ҳолати Q+; бо ҷаҳиш: ҳолати Q- | |
| НН - НУРНИШОН | Доимӣ фаъол | Дар ҳолати устувор кор кардан |
| Фаъол/хомӯш ё ғайрифаъол ҳар 0.2 сония | Коркарди маълумот ва ҷустуҷӯи нуқтаи назоратӣ | |
| Ҳар 1 сония фурӯзон/хомӯш ё хомӯш | Қувваи оптикии вуруд хеле заиф аст | |
| Ҳар 3 сония фаъол/хомӯш ё хомӯш | Қувваи оптикии вурудӣ хеле қавӣ аст | |
| PD2 | Пайвастшавӣ бо фотодиод | Порти PD катоди фотодиодро пайваст мекунад |
| Порти GND аноди фотодиодро пайваст мекунад | ||
| Шиддатҳои ғаразнок | Дар, Ip: Шиддати каҷравӣ барои бозуи I | Ip: Тарафи мусбат; Дар: Тарафи манфӣ ё замин |
| Qn, Qp: Шиддати ғаразнок барои бозуи Q | Qp: Тарафи мусбат; Qn: Тарафи манфӣ ё заминӣ | |
| Pn, Pp: Шиддати ғаразнок барои бозуи P | Pp: Тарафи мусбат; Pn: Тарафи манфӣ ё заминӣ | |
| UART | Идоракунии контроллер тавассути UART | 3.3: Шиддати истинодии 3.3V |
| GND: Замин | ||
| RX: Қабули контроллер | ||
| TX: Интиқоли контроллер |
1 Қутбӣ аз сигнали RF-и система вобаста аст. Вақте ки дар система сигнали RF вуҷуд надорад, қутбӣ бояд мусбат бошад. Вақте ки амплитудаи сигнали RF аз сатҳи муайян зиёдтар аст, қутбӣ аз мусбат ба манфӣ тағйир меёбад. Дар ин вақт, нуқтаи сифр ва нуқтаи қулла бо ҳамдигар иваз мешаванд. Нуқтаи Q+ ва нуқтаи Q- низ бо ҳамдигар иваз мешаванд. Калиди қутбӣ ба корбар имкон медиҳад, ки қутбро иваз кунад.
мустақиман бидуни тағир додани нуқтаҳои амалиётӣ.
2Танҳо як интихоб бояд байни истифодаи фотодиоди контроллер ё фотодиоди модулятор интихоб карда шавад. Истифодаи фотодиоди контроллер барои таҷрибаҳои лабораторӣ бо ду сабаб тавсия дода мешавад. Аввалан, фотодиоди контроллер сифатҳои кафолатнок дорад. Дуюм, танзими шиддати рӯшноии вуруд осонтар аст. Агар фотодиоди дохилии модуляторро истифода баред, лутфан боварӣ ҳосил кунед, ки ҷараёни баромади фотодиод ба қувваи вуруд қатъиян мутаносиб аст.
Ширкати Rofea Optoelectronics як қатор маҳсулоти модуляторҳои тиҷоратии электрооптикӣ, модуляторҳои фаза, модулятори шиддат, фотодетекторҳо, манбаъҳои рӯшноии лазерӣ, лазерҳои DFB, тақвиятдиҳандаҳои оптикӣ, EDFA, лазери SLD, модулятсияи QPSK, лазери импулсӣ, детектори рӯшноӣ, фотодетектори мутавозин, драйвери лазерӣ, тақвиятдиҳандаи нахи оптикӣ, ҳисобкунаки қувваи оптикӣ, лазери паҳнбандӣ, лазери танзимшаванда, детектори оптикӣ, драйвери диоди лазерӣ, тақвиятдиҳандаи нахи оптикӣ пешниҳод мекунад. Мо инчунин бисёр модуляторҳои мушаххасро барои танзимкунӣ пешниҳод менамоем, ба монанди модуляторҳои фазаи массиви 1*4, Vpi-и ултра-паст ва модуляторҳои таносуби хомӯшии ултра-баланд, ки асосан дар донишгоҳҳо ва институтҳо истифода мешаванд.
Умедворем, ки маҳсулоти мо барои шумо ва таҳқиқоти шумо муфид хоҳанд буд.
